JG/T 223-2017 聚羧酸系高性能减水剂
●范围
本标准规定了用于混凝土中的聚羧酸系高性能减水剂的术语和定义、分类与标记、要求、试验方法、检验规则、产品说明书及合格证、包装、出厂、运输和贮存。
本标准适用于在水泥混凝土用聚羧酸系高性能减水剂。

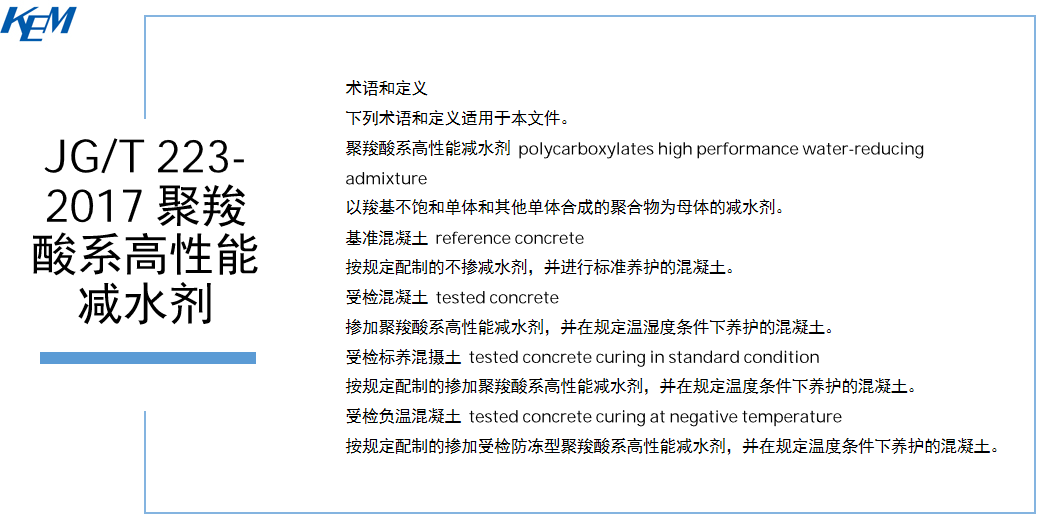

●术语和定义
下列术语和定义适用于本文件。
聚羧酸系高性能减水剂 polycarboxylates high performance water-reducing admixture
以羧基不饱和单体和其他单体合成的聚合物为母体的减水剂。
基准混凝土 reference concrete
按规定配制的不掺减水剂，并进行标准养护的混凝土。
受检混凝土 tested concrete
掺加聚羧酸系高性能减水剂，并在规定温湿度条件下养护的混凝土。
受检标养混摄土 tested concrete curing in standard condition
按规定配制的掺加聚羧酸系高性能减水剂，并在规定温度条件下养护的混凝土。
受检负温混凝土 tested concrete curing at negative temperature
按规定配制的掺加受检防冻型聚羧酸系高性能减水剂，并在规定温度条件下养护的混凝土。
●分类与标记
分类
按产品类型分类，见表1。
按产品形态分类，见表2。
标记
标记方法
按产品代号(PCE)、类型、形态和标准编号进行标记。
标记示例
示例: 液体的防冻型聚羧酸系高性能减水剂标记为: PCE-AF-L-JG/T 223-2017。
●要求
一般要求
原材料
水泥、砂、石、水(符合 GB 8076 的规定，减水剂为需要检测的聚羧酸系高性能减水剂。
配合比
按照 JGJ 55 进行基准混凝土的配合比设计，受检混凝土和基准混凝土的水泥、砂、石的比例相同。配合比设计应符合以下规定:
一一水泥用量: 360kg/m3；
一一砂率: 43%~47%；
一一聚羧酸系高性能减水剂掺量: 采用聚羧酸系高性能减水剂生产厂的指定掺量；
一一用水量: 掺缓释型产品的受检混凝土的初始坍落度应控制在(120±10)mm，掺其他类型产品的受检混凝土的初始坍落度均应控制在(210±10)mm，基准混凝土的初始坍落度应控制在(210±10)mm，
用水量为基准混凝土及受检混凝土初始坍落度达相应控制值时的最小用水量；用水量包括液体减水剂、砂、石材料中所舍的水量。
混凝土搅拌
按 GB 8076 的规定进行。
●试样制作
掺防冻型产品的混凝土试件制作按 JG/T 377 的规定进行，掺其他类型产品的混凝土试件制作按 GB 8076 的规定进行。
试验项目及试件数量
试验项目试件数量见表3。
聚羧酸系高性能减水剂匀质性
聚羧酸系高性能减水剂匀质性应符合表4要求。
掺聚羧酸系高性能减水剂混凝土性能
掺聚羧酸系高性能减水剂混凝土性能指标应符合表5的要求。
掺防冻型聚羧酸系高性能减水剂的混凝土性能除应满足表5的要求，还应同时满足表6的要求。
氨释放量
用于民用建筑室内混凝土的聚羧酸系高性能减水剂，其氨释放量应符合 GB 18588 的规定。
●试验方法
氯离子含量、总碱量、含固量、含水率、细度、pH值和密度
按 GB/T 8077 的规定进行。
GB/T 8077-2012 混凝土外加剂匀质性试验方法
●日本京都电子KEM产品详情&运用仪器视频操作请点击↓↓
京都电子KEM 电位滴定法自动电位滴定仪 AT-710S
