DL/T 1483-2015 石灰石-石膏湿法烟气脱硫系统化学及物理特性试验方法

范围
本标准规定了石灰石-石膏湿法烟气脱硫系统与脱硫性能相关的化学及物理特性试验方法。
本标准适用于燃煤电厂石灰石-石膏湿法烟气脱硫系统，工业锅炉烟气、钢铁行业烧结机废气石灰石-石膏湿法脱硫系统可参照执行。

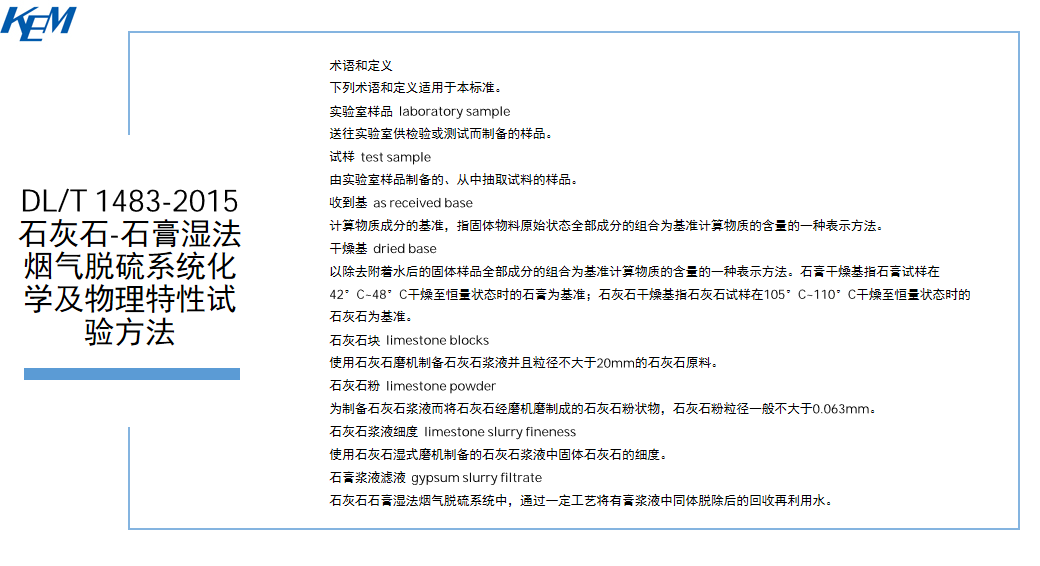

术语和定义
下列术语和定义适用于本标准。
实验室样品  laboratory sample
送往实验室供检验或测试而制备的样品。
试样  test sample
由实验室样品制备的、从中抽取试料的样品。
收到基  as received base
计算物质成分的基准，指固体物料原始状态全部成分的组合为基准计算物质的含量的一种表示方法。
干燥基  dried base
以除去附着水后的固体样品全部成分的组合为基准计算物质的含量的一种表示方法。石膏干燥基指石膏试样在42°C~48°C干燥至恒量状态时的石膏为基准；石灰石干燥基指石灰石试样在105°C~110°C干燥至恒量状态时的石灰石为基准。
石灰石块  limestone blocks
使用石灰石磨机制备石灰石浆液并且粒径不大于20mm的石灰石原料。
石灰石粉  limestone powder
为制备石灰石浆液而将石灰石经磨机磨制成的石灰石粉状物，石灰石粉粒径一般不大于0.063mm。
石灰石浆液细度  limestone slurry fineness
使用石灰石湿式磨机制备的石灰石浆液中固体石灰石的细度。
石膏浆液滤液  gypsum slurry filtrate
石灰石石膏湿法烟气脱硫系统中，通过一定工艺将有膏浆液中同体脱除后的回收再利用水。

试验方法
烟气应测定项目的试验方法见表4。


石灰石应测定项目的试验方法见表5。


石灰石浆液应测定项目的试验方法见表6。


石膏应测定项目的试验方法见表7。


石膏浆液应测定项目的试验方法见表8。


石膏浆液滤液应测定项目的试验方法见表9。


脱硫废水应测定项目的试验方法见表10。


附录B  (规范性附录)
石膏浆液相关试验方法

水溶性氯离子测定一一硝酸银滴定法
方法原理
浆液经过滤器过滤后，取一定量的滤液，以铬酸钾为指示剂，用硝酸银标准溶液滴定。

水溶性氯离子测定一一电位滴定法
方法原理
以银复合电极为指水电极，用指示电极的电位变化代替指示剂的颜色变化指示终点，在酸性介质中，用硝酸银标准溶液对氯离子进行滴定，电位变化最大时仪器的读数即为滴定终点。

仪器和试剂
电位滴定仪。
银复合电极、氯复合电极或参比电极+指示电极。
电磁搅拌器+包覆聚四氟乙烯或玻璃的搅拌子。
硝酸银标准溶液，c(AgNO3)=0.01mol/L，可根据具体的仪器说明书和待测样品浓度调整硝酸银标准溶液浓度。
一般实验室仪器。

石膏浆液样品处理
将过滤器安装在抽滤瓶上，启动真空泵。
将充分摇匀的石膏浆液实验室样品，快速倒入100mL的量筒中(一次性倒入100mL量筒内，体积不少于50mL，量筒倒入浆液后不能再次倒入)，记录浆液体积为V1mL。将浆液样品逐次转入过滤器中，进行抽滤。浆液全部过滤后，用少量去离子水充分洗涤过滤器。
取下过滤器，将抽滤瓶中的滤液全部转入250mL容量瓶中，并用少量去离子水充分洗涤抽滤瓶，洗涤液一并转入容量瓶，用去离子水将容量瓶定容至刻度，定容体积记为V2。此容量瓶中的溶液称为溶液A，用于分析液相中水溶性成分(水溶性氯化物、钙离子、镇离子、硫酸根离子等)。

测量方法
准确量取一定体积(记为V3，单位为mL)的溶液A，放入250mL锥形瓶中，加去离子水至50mL加入1滴酚酞指示剂溶液，用氢氧化钠溶液调节至溶液呈红色，
然后用稀硝酸溶液调节至红色刚好褪去。
连接好电位滴定仪，按照仪器使用说明书，选择仪器条件，开启电磁搅拌器，用硝酸银标准溶液滴定至终点，消耗的体积记为V5，单位为mL。
用去离子水代替样品，同样的方法做空白滴定，消耗硝酸银标准溶液体积记为V4，单位为mL。

结果表示
浆液中氯离子的含量c(Cl-)(mg/L)按式(B.1)计算得出:

式中:
c(AgNO3)一一硝酸银标准滴定溶液浓度，mol/L。


京都电子KEM 自动电位滴定仪 AT-710S
http://www.kyoto-kem.net.cn/Product-detail?product_id=206&brd=1&product_category=16
