范围、术语和定义
本文件规定了海工硅酸盐水泥的分类与代号、组分与材料、强度等级、技术要求、试验方法、检验规则和包装、标志、运输与贮存。
本文件适用于海工硅酸盐水泥。
下列术语和定义适用于本文件。
海工硅酸盐水泥  portland cement used for ocean project
以硅酸盐水泥熟料和适量石膏、矿渣粉/矿渣、粉煤灰、硅灰等粉磨制成的具有较强抗海水侵蚀性能的水硬性胶凝材料。
注：简称为海工水泥，代号为OP。
分类与代号
按抗氯离子渗透和抗海水侵蚀能力不同，海工水泥分为普通型和高抗蚀型两类，普通型代号为OP·O，高抗蚀型代号为OP·H。

组分与材料
组分

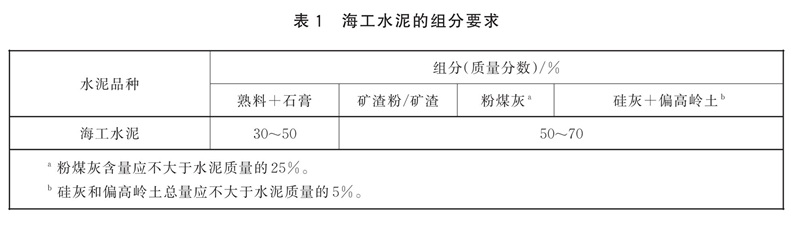

海工水泥组分应符合表1中规定。


材料
熟料
符合 GB/T 21372 通用硅酸盐水泥熟料52.5等级有关要求。
矿渣粉/矿渣
矿渣粉应符合 GB/T 18046 的规定，矿渣应符合 GB/T 203 的规定。
粉煤灰
符合 GB/T 1596 中Ⅱ级及以上要求，且烧失量(质量分数)应不大于5.0%。粉煤灰中按离子含量应符合 GB/T 39701 规定。
石膏
天然石膏
符合 GB/T 5483 中G类或M类的二级(含)以上石膏或混合石膏，且混合石膏中硬石膏含量(质量分数)不宜大于50%。
脱硫石膏
符合 GB/T 37785 的规定。
硅灰和偏高岭土
符合 GB/T 18736 的规定。
水泥助磨剂
水泥粉磨时可使用符合 GB/T 26748 规定的助磨剂，其加入量应不超过水泥质量的0.5%。
强度等级
海工水泥按强度分为32.5L、32.5、42.5三个等级。

技术要求
化学成分

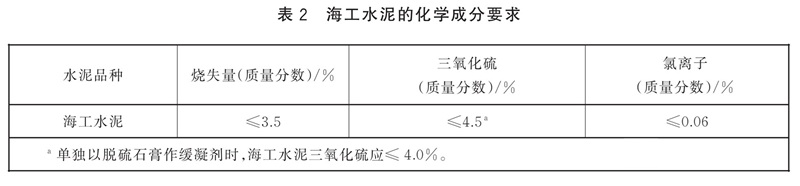

海工水泥化学成分应符合表2的规定。


碱含量(选择性指标)
水泥中碱含量以碱含量按ω(Na₂O)+0.658ω(K₂O)计算值表示。当买方要求提供低碱水泥时，由买卖双方协商确定。
物理性能
凝结时间
初疑时间不小于45min，终凝时间不大于600min。
安定性
沸煮法合格。
强度

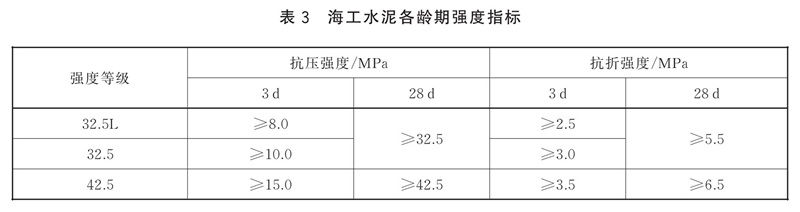

海工水泥各龄期强度应满足表3要求。


细度
45μm方孔筛筛余为6%~20%。当有特殊情况要求时，可由买卖双方共同商定。
抗氯离子渗透性
OP·O氯离子扩散系数应不大于1.5×10^-12m²/s，OP·H氯离子扩散系数应不大于1.0×10^-12m²/s。
抗海水侵蚀性
OP·O 28d抗压强度保持率不低于95%，OP·H 28d抗压强度保持率不低于100%。

试验方法
氯离子
按 GB/T 176 进行。
GB/T 176-2017 水泥化学分析方法

日本京都电子KEM适配仪器，一键点击直达：

京都电子KEM 氯离子电位滴定装置 AT-710S

自动电位滴定仪操作视频：
