范围、术语和定义
GB/T 23615 的本部分规定了聚氨酯隔热胶的要求、试验方法、检验规则和标志、包装、运输、贮存及质量证明书与订货单(或合同)内容。
本部分适用于异氰酸酯组合料和多元醇组合料(以下统称原胶)经交联反应制成的铝合金建筑型材用隔热材料(即聚氨酯隔热胶，以下简称隔热胶)。
下列术语和定义适用于本文件。
隔热胶  thermal barrier polyurethane
在铝合金隔热型材中起减少热传导并具有结构连接作用的由异氰酸酯组合料和多元醇组合料作为原料经化学反应法制成的聚氨酯化合物。
隔热胶样板  reference sample for thermal barrier polyurethane
将异氰酸酯组合料和多元醇组合料按供方提供的、生成隔热胶所需的比例，采用专用浇注设备注入专用模具中发生化学反应，生成的聚氨酯化合物胶板。

要求
产品分类
原胶类别、代号、主要成分与说明

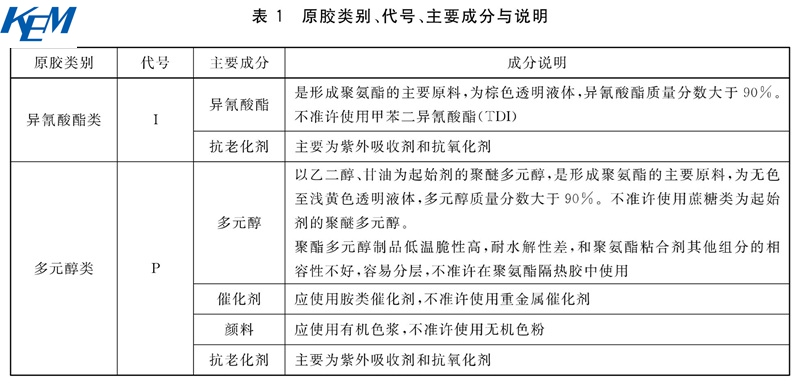

原胶类别、代号、主要成分与说明见表1。

隔热胶性能等级、原胶成分特点及典型用途

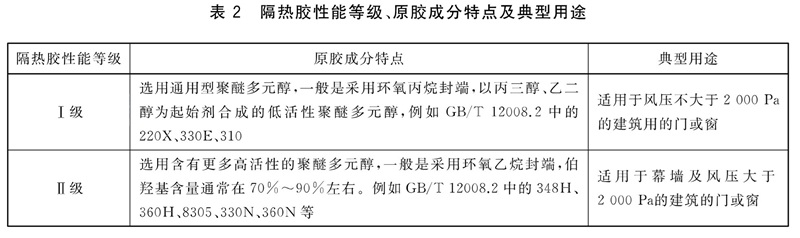

隔热胶性能等级、原胶成分特点及典型用途见表2。

标记及示例
产品标记按照产品名称、本部分编号、隔热胶代号(PU)及性能等级、原胶类别代号的顺序表示。标记示例如下：
示例1：
隔热胶性能等级为Ⅰ级、原胶类别为异氰酸酯类的胶聚氨酯隔热胶，标记为：
隔热胶 GB/T 23615.2-PU-Ⅰ级(Ⅰ)
示例2：
隔热胶性能等级为Ⅱ级、原胶类别为多元醇类的胶聚氨酯隔热胶，标记为：
隔热胶 GB/T 23615.2-PU-Ⅱ级(P)
原胶
原胶中的有害物质

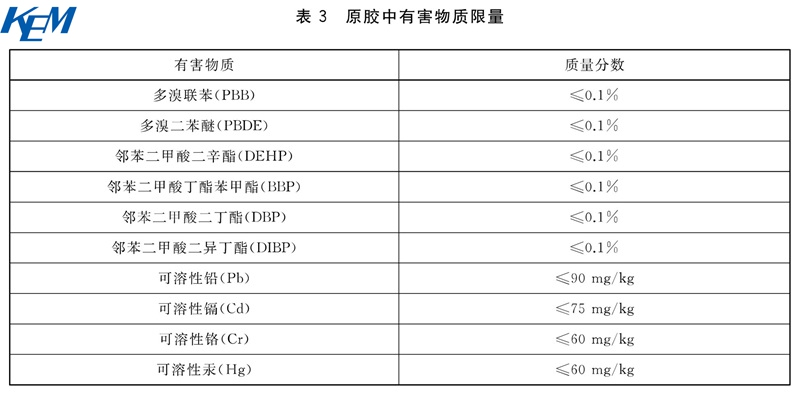

原胶中的有害物质应符合表3的规定。

原胶黏度、含水率、密度、羟值

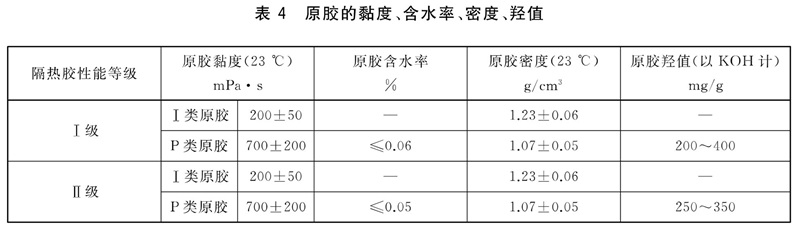

原胶的黏度、含水率、密度、羟值应符合表4规定。

原胶外观质量
原胶应色泽均匀。
原胶纯净度
原胶应纯净无杂质。
原胶手动凝固时间

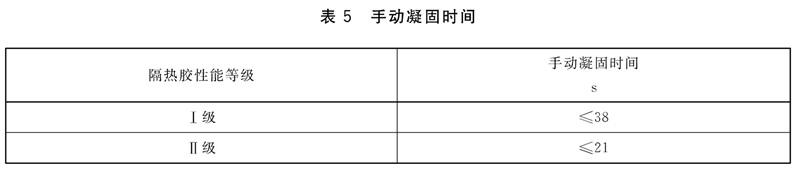

手动凝固时间应符合表5的要求。

隔热胶性能

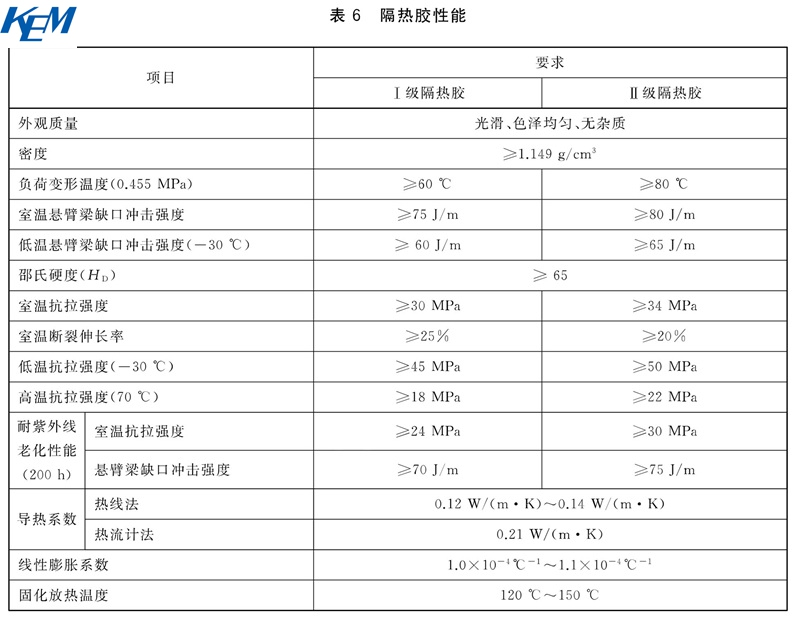

隔热胶的导热系数、线性膨胀系数、固化放热温度参见表6，其他性能应符合表6规定。

铝合金型材表面处理的适应性
适应性检验中得到的室温纵向抗剪特征值应符合 GB/T 5237.6-2017 中表7的规定。

试验方法
原胶
原胶含水率
原胶含水率的试验方法按 GB/T 22313 的规定进行。
GB/T 22313-2008 塑料 用于聚氨酯生产的多元醇 水含量的测定

日本京都电子KEM适配仪器，一键点击直达：

京都电子KEM 容量法卡尔·费休水分测定仪 MKV-710S

操作视频：

原胶羟值
原胶羟值的试验方法按 GB/T 12008.3 的规定进行。
GB/T 12008.3-2009 塑料 聚醚多元醇 第3部分：羟值的测定

京都电子KEM 电位滴定法自动电位滴定仪 AT-710S

自动电位滴定仪操作视频：

隔热胶性能
导热系数
导热系数的试验方法，热流计法按照 GB/T 10295 的规定进行，热线法按 GB/T 10297 的规定进行。
GB/T 10297-2015 非金属固体材料导热系数的测定 热线法

京都电子KEM 热线法导热系数瞬态测定仪 QTM-710/QTM-700

详细功能介绍及操作演示
