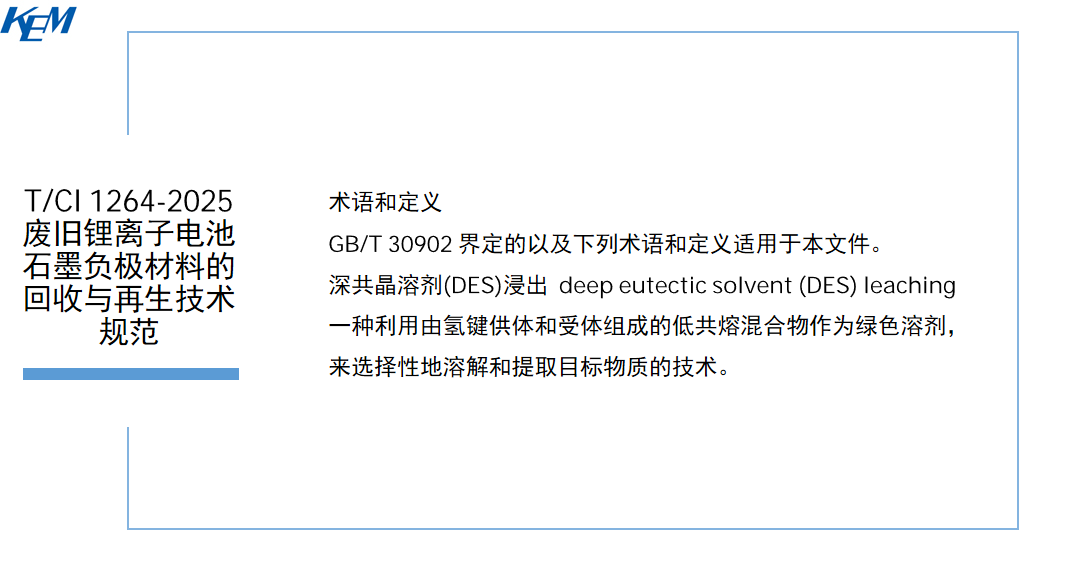

技术指标
技术指标应包含以下内容。
a) 再生石墨纯度不应小于99.5%，嵌锂比容量恢复至不应小于330mAh·g-1，首次库伦效率不应小于91%。
b) 以初始极片质量为基准，回收率不应小于90%。
c) 污染物排放指标: 含锂、铁废料在回收利用过程中产生的废水，经收集、处理后，污染物排放浓度应符合 GB 18599 的规定。

负极材料回收与再生工艺流程
石墨负极材料回收与再生工艺流程
石墨负极材料回收与再生工艺流程
石墨负极材料回收与再生工艺流程见图1。


破碎
将废旧负极粉材料分批次放进球磨机中设置参数100r/min，研磨2h。
预处理
将破碎后的废旧负极粉末置于预加热炉中，温度为500℃~600℃空气氛围锻烧6h~8h，去除粉末中残留的电解液、黏结剂及附着的有机化合物。
DES浸出过程
DES由供氢试剂与受氢试剂组合形成，选择乙二醇和氯化胆碱组合实例说明。
a) 取经预处理后的废旧石墨负极粉末，加入摩尔比1∶1的乙二醇与氯化胆碱于反应釜中，安装回流冷凝装备维持反应过程中溶液的体积。
b) 通过恒温控制反应温度保持在80℃，保持搅拌转速为800r/min以上，反应时间为10h。
洗涤干燥
反应结束后，将固体经去离子水、乙醇依次分别洗涤3次，并置于鼓风干燥环境中干燥，最终得到再生的石墨负极粉末材料。
原辅料
乙二醇: 纯度>99.9%。
氯化胆碱: 纯度>99.9%。
去离子水: 纯度>99.9%。
二级乙醇，二级。
主要设备
反应釜: 设备要求应符合 GB/T 32708 的规定。
离心机: 设备要求应符合 GB/T 30099 的规定。
鼓风烘箱: 设备要求应符合 GB/T 30435 的规定。
马弗炉: 设备要求应符合 GB/T 28849 的规定。
球磨机: 设备要求应符合 GB/T 25708 的规定。

检测方法
修复石墨负极的理化性质、电化学性能及杂质检测方法应符合表1的规定。


检验标准
水分含量          GB/T 24533
GB/T 24533-2019 锂离子电池石墨类负极材料

性能及杂质含量
修复石墨负极的理化性质、电化学性能及杂质含量应符合表2的规定。

日本京都电子KEM适配仪器，一键点击直达：

京都电子KEM 库伦水分测定仪搭配卡尔费休干燥炉 MKC-710S+ADP-611

容量法水分仪 MKV-710系列功能详解与操作演示视频：
