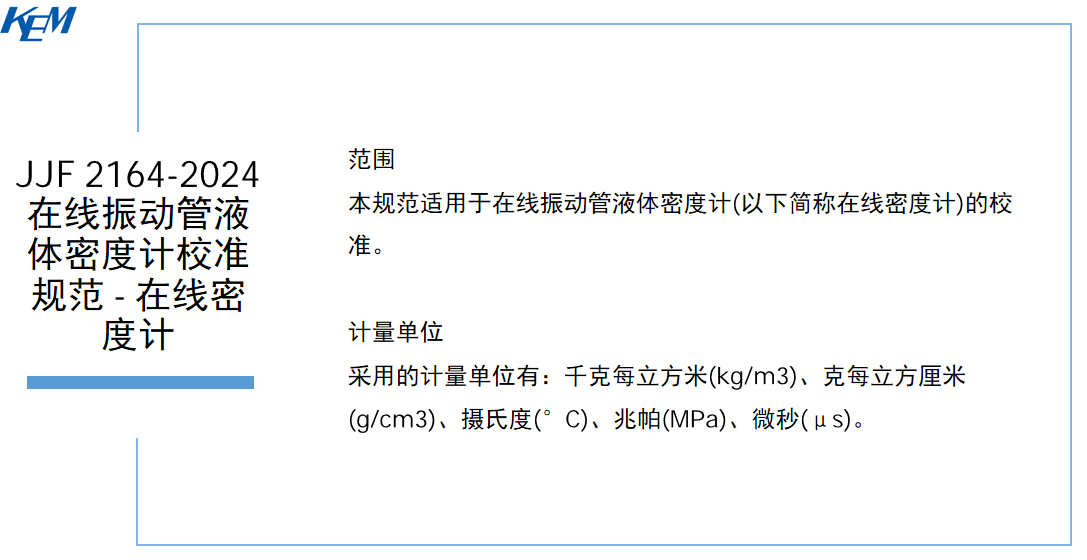

JJF 2164-2024 在线振动管液体密度计校准规范

范围
本规范适用于在线振动管液体密度计(以下简称在线密度计)的校准。

计量单位
采用的计量单位有：千克每立方米(kg/m³)、克每立方厘米(g/cm³)、摄氏度(°C)、兆帕(MPa)、微秒(μs)。

概述
工作原理
在线液体密度计是一种用于连续在线测量液体密度的设备。利用振动管谐振周期随流经其内部液体密度变化而发生改变的原理，通过测量谐振周期信号及其他相关物理量来实时获得液体密度。在常压状态下，在线密度计的密度值可表述为：

式中：
ρ ——在线密度计的密度值，kg/m³；
ki ——在线密度计的系数，i=0, 1, 2；
T ——密度计输出振动谐振周期，μs；
t ——液体温度，°C。
组成
在线密度计一般由振动管、激振模块、拾振模块、温度测量模块和显示模块组成。

计量特性
示值误差
在线密度计准确度等级分为0.1级、0.2级、0.5级、1.0级和2.0级，各等级对应的最大允许误差见表1。


重复性
在线密度计重复性建议不超过最大允许误差绝对值的1/3。

校准条件
环境条件
温度：20°C±5°C。
相对湿度：20%～80%。
实验室无明显机械振动和磁场影响。
校准液体若为可燃性液体，校准装置及辅助设备和场地应满足安全防爆要求。
校准时应避免与在线密度计工作频率接近的其他干扰。
测量标准及其他设备
测量标准
校准时所用的测量标准可以为液体密度有证标准物质与台式振动管密度仪或一等标准密度计组。测量标准应进行有效溯源，主要技术指标见表2。
