GB/T 45464-2025 道路用苯乙烯-丁二烯-苯乙烯嵌段共聚物(SBS)改性沥青改性剂含量检测方法

京都电子KEM产自动电位滴定仪 AT-710S 测定道路用苯乙烯-丁二烯-苯乙烯嵌段共聚物(SBS)改性沥青改性剂含量

范围
本文件描述了采用化学滴定法检测道路用SBS改性沥青中SBS改性剂含量的方法，包括检测设备与试剂、SBS改性沥青样品、检测步骤与结果计算、检测报告。
本文件适用于道路用SBS改性沥青中SBS改性剂含量的检测。

术语和定义
下列术语和定义适用于本文件。
SBS改性剂  styrene-butadiene-styrene modifier
改善道路石油沥青路用性能的苯乙烯-丁二烯-苯乙烯嵌段共聚物(SBS)添加剂。
SBS改性沥青  SBS modified asphalt
加入一定比例的SBS改性剂、稳定剂或其他添加剂制成的性能得到改善的沥青胶结料。
SBS改性剂含量  SBS content
SBS改性沥青中SBS改性剂与道路石油沥青的质量分数。
SBS改性沥青标准样品  standard sample of SBS modified asphalt
按照SBS改性沥青生产工艺制备的SBS改性剂含量已知的改性沥青样品。
不饱和度  unsaturation
SBS改性剂中碳-碳双键的含量。

符号
下列符号适用于本文件。
A ——不饱和度，单位为克每百克(g/100g)。
C_SBS——SBS改性沥青中SBS改性剂含量，以百分比(％)表示。

检测设备与试剂
检测设备
烘箱：工作温度为室温至250°C，控温精度为±2°C。
碘量瓶：250mL，配塞。
恒温水浴：工作温度为室温至100°C，控温精度为±0.5°C。
移液管：1mL、10mL、25mL、50mL，精度为0.01mL。
碱式滴定管：50mL，精度为0.01mL。
分析天平：量程为100g，感量为0.001g。
天平：量程不小于2000g，感量为0.01g。
温度计：测温范围0°C~200°C，分度值为2°C。
磁力搅拌器：最大搅拌容量(水)不小于3L。
振荡仪：水平恒温振荡，调速为0次/min~300次/min，振荡幅度不小于20mm。
电位滴定仪：铂复合电极，滴定精度为0.01mL。

【实验仪器制备，推荐使用】SBS改性剂含量的检测

京都电子KEM 电位滴定法自动电位滴定仪 AT-710S

京都电子KEM 自动电位滴定仪AT-710 操作动画演示：

试剂
除另有规定外，本文件所用试剂均应为分析纯。
三氯甲烷。
韦氏试剂：一氯化碘的冰乙酸溶液，浓度0.1mol/L。
碘化钾溶液：浓度100g/L。
硫代硫酸钠标准滴定溶液：浓度0.1mol/L。
淀粉指示剂：浓度10g/L。
蒸馏水。

SBS改性沥青样品
送检样品要求
送检样品应按 JTG E20 中沥青取样法或沥青试样准备方法取样。
送检样品应不少于2.0kg。
标准样品制备
标准样品应按送检样品的生产工艺和原材料制备。
宜在3%~6％的SBS改性剂含量范围内，分别间隔0.5％制备5个不同SBS改性剂含量的SBS改性沥青标准样品，SBS改性剂、道路石油沥青、稳定剂或其他添加剂的计量应精确到0.01g。每个标准样品应不少于2.0kg。

检测步骤与结果计算
电位滴定检测步骤
将SBS改性沥青标准样品与送检样品放入170°C±5°C的烘箱中加热，待样品完全熔化后开始测试。
在碘量瓶中称取待测样品2g±0.001g，加入50mL三氯甲烷，置于振荡仪上振荡至待测样品完全溶解，再将碘量瓶放入25°C±1°C恒温水浴中静置30min。
取出碘量瓶，用移液管加入25mL韦氏试剂，盖上塞子并用磁力搅拌器搅拌均匀，置于25°C±1°C恒温水浴中静置2h。
取出碘量瓶，用移液管加入10mL碘化钾溶液，盖上塞子并置于振荡仪上振荡5mm。
用少量蒸馏水冲洗瓶塞和瓶口，确保蒸馏水流入碘量瓶，再轻轻摇动碘量瓶3min~5min。
将待测样品溶液转移至电位滴定仪的滴定杯中，用硫代硫酸钠标准滴定溶液滴定至电位突跃终点，记录滴定待测样品消耗的硫代硫酸钠标准滴定溶液体积为V₁；同时滴定未加沥青样品的空白溶液，

记录滴定空白溶液消耗的硫代硫酸钠标准滴定溶液体积为V₀。
结果计算

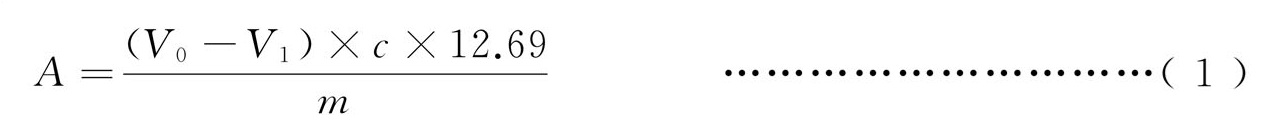

按式(1)计算各个沥青样品的A：

式中：
V₀——滴定空白溶液消耗的硫代硫酸钠标准滴定溶液的体积，单位为毫升(mL)；
V₁——滴定待测样品消耗的硫代硫酸钠标准滴定溶液的体积，单位为毫升(mL)；
c ——硫代硫酸钠标准滴定溶液的浓度，单位为摩尔每升(mol/L)；
m ——待测样品的质量，单位为克(g)。
每种待测样品应至少进行3次平行试验，取其算术平均值作为该待测样品的不饱和度代表值。
3次平行试验的相对偏差不应超过5%，否则应补充测试。

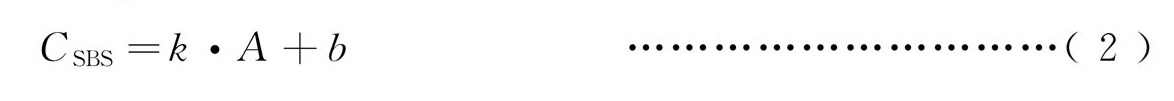

按式(2)对SBS改性沥青标准样品的C_SBS和计算的A进行线性拟合，人工滴定时相关系数应不小于0.99，电位滴定时相关系数应不小于0.995。

式中：
k ——标准曲线的斜率；
b ——标准曲线在纵坐标上的截距。
将送检样品的A带入式(2)，计算得到送检样品的C_SBS。
