YS/T 611-2023 正温度系数陶瓷用电极浆料

京都电子KEM产自动电位滴定仪 AT-710S 测定正温度系数陶瓷用电极浆料 - 银含量

范围
本文件规定了正温度系数陶瓷用电极浆料的标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存及随行文件和订货单内容。
本文件适用于制作正温度系数陶瓷热敏电阻器的欧姆接触电极及表面电极的浆料(电极浆料以下简称浆料)。

术语和定义
下列术语和定义适用于本文件。
正温度系数陶瓷  positive temperature coefficient ceramic
是一类电阻在常温下很小，但会随温度升高到某一特定温度(转变温度)而突然增大千倍至百万倍，温度下降又恢复原状的陶瓷。也称"PTC陶瓷"。
陶瓷热敏电阻器  ceramic thermistor
一种电阻值会随温度变化而变化的陶瓷电子元件。
表面电极浆料  surface electrode paste
在烘于处理后的欧姆银浆上再印刷一层表层银浆供焊接使用。
欧姆电极浆料  ohmic electrode paste
可以使电极和陶瓷体产生欧姆接触。
欧姆银浆  ohmic silver paste奇
由超细银粉、无机添加物和有机载体组成的一种满足印刷或涂敷的膏状物。
欧姆铝浆  ohmicaluminum paste
由铝粉、无机添加物和有机载体组成的一种满足印刷或涂敷的膏状物。
欧姆接触  ohmic contact
指金属与半导体的接触，而其接触面的电阻值远小于半导体本身的电阻，使得组件操作时，大部分的电压降在活动区而不在接触面。

分类和标记
产品分类
浆料按产品的用途分为表面电极浆料(表面银浆)和欧姆电极浆料。其中欧姆电极浆料包含欧姆银浆和欧姆铝浆两种。
产品标记

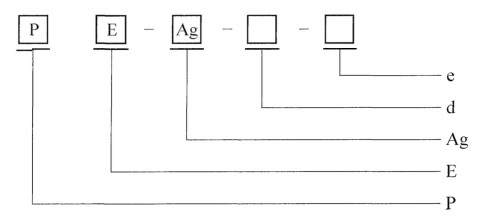

表面银浆的标记方法如下：

P ——贵金属浆料。用大写印英文字母P表示贵金属浆料。
E ——电极浆料。用大写的英文字母E表示电极浆料。
Ag——金属相成分。用化学元素符号Ag表示金属银。
d ——浆料用途。浆料用途中，表面电极浆料简写表示为S。
e ——产品编号。各厂家根据实际需求自行定义产品编号。
示例：
PE-Ag-S-9002 表示编号为9002的PTC陶瓷热敏电阻器用表面。
欧姆银浆的标记方法如下：

P ——贵金属浆料。用大写的英文字母P表示贵金属浆料。
E ——电极浆料。用大写的英文字母E表示电极浆料。
Ag——金属相成分。用化学元素符号Ag表示金属银。
d ——浆料用途。浆料用途中，欧姆电极浆料简写表示为O。
e ——产品编号。各厂家根据实际需求自行定义产品编号。
示例：
PE-Ag-O-9003 表示编号为9003的PTC陶瓷热敏电阻器用欧姆银浆。
欧姆铝浆的标记方法如下：

B ——非贵金属浆料。用大写的英文字母B表示非贵金属浆料。
E ——电极浆料。用大写的英文字母E表示电极浆料。
Al——金属相成分。用化学元素符号Al表示金属铝。
d ——浆料用途。浆料用途中，欧姆电极浆料简写表示为O。
e ——产品编号。各厂家根据实际需求自行定义产品编号。
示例：
BE-Al-O-1000 表示编号为1000的PTC陶瓷热敏电阻器用欧姆铝浆。

技术要求
浆料性能
浆料的固体含量、细度、黏度和银含量应符合表1的规定。


浆料的方阻、可焊性、附着力和欧姆接触性应符合表2的规定。


外观质量
浆料应为色泽均匀的膏状物。

试验方法
银含量的测定按照 GB/T 15072.2 的规定进行。
GB/T 15072.2-2008 贵金属合金化学分析方法 银合金中银量的测定 氯化钠电位滴定法
