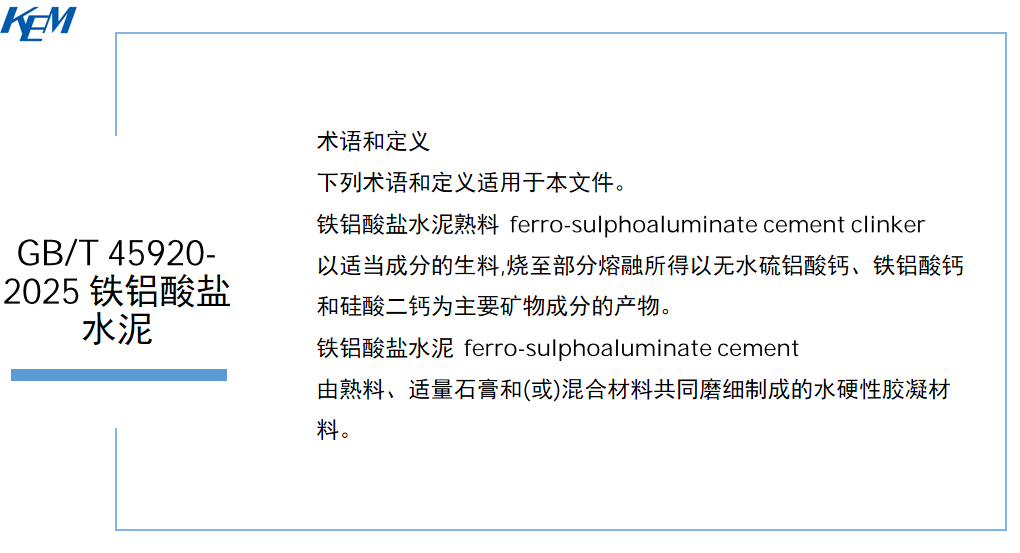

分类与代号、组分与材料

分类与代号
铁铝酸盐水泥按照性能分为自应力铁铝酸盐水泥(代号为S·FAC)、快硬铁铝酸盐水泥(代号为R·FAC)和耐侵蚀铁铝酸盐水泥(代号为E·FAC)。

组分
铁铝酸盐水泥的组分应符合表1的规定。


材料
熟料
铁铝酸盐水泥熟料三氧化二铝含量(质量分数)应不小于24.0%，三氧化二铁含量(质量分数)应不小于5.0%。
用于生产自应力铁铝酸盐水泥的熟料除符合要求外，其二氧化硅含量(质量分数)应不大于10.5%，三氧化二铝与二氧化硅的质量分数比应不大于6.0。
石膏
天然石膏应符合 GB/T 5483 中A 类一级和G类二级(含)以上规定的要求。
工业副产氟石膏中硫酸钙含量(质量分数)应不小于75%，且经试验对水泥性能无害。
石灰石
氧化钙含量(质量分数)应不小于46.0%，三氧化二铝含量(质量分数)应不大于2.0%。
粒化高炉矿渣/粒化高炉矿渣粉
粒化高炉矿渣应符合 GB/T 203 的规定。
粒化高炉矿渣粉应符合 GB/T 18046 的规定。

等级
自应力铁铝酸盐水泥
按28d自应力值分为3.0、4.0两个自应力等级。
快硬铁铝酸盐水泥
按3d抗压强度分为32.5、42.5、52.5、62.5、72.5五个强度等级。
耐侵蚀铁铝酸盐水泥
按28d抗压强度分为32.5、42.5、52.5三个强度等级。

技术要求
自应力铁铝酸盐水泥
氯离子含量
氯离子含量(质量分数)应不大于0.06%。

试验方法
化学成分
氯离子
按 GB/T 205 进行。
GB/T 205-2024 铝酸盐水泥化学分析方法

GB/T 176-2025 水泥化学分析方法

日本京都电子KEM适配仪器，一键点击直达：

京都电子KEM 氯离子测量仪 AT-710S

AT-710系列电位滴定仪操作动画演示与功能介绍：
