NB/SH/T 6064-2022 柴油机油综合性能的评定 WP13法
京都电子KEM产自动电位滴定仪 AT-710S、U型振动管法数字式密度计 DA-840 测定柴油机油 - 总酸值、总碱值、密度
范围
本文件规定了柴油机油的抗磨损性、抗氧化性和低温泵送性等综合性能的评定方法。
本文件适用于柴油机油。
注：本文件中的数值单位采用SI国际单位制。
术语和定义
下列术语和定义适用于本文件。
曲轴箱窜气 blowby
气缸中的高温、高压气体通过缸壁与活塞、活塞环之间的间隙，窜入曲轴箱和油底壳内的现象。
[来源：GB/T 3367.2-2018, 2.3.45]
油泥 sludge
发动机的一种沉积物，主要是由燃油燃烧产物、润滑油氧化产物和水所形成的。这种沉积物不能从发动机零件上流下来，但可以用软布擦掉。
[来源：GB/T 17754-2012, 6.55]
磨损 wear
由于摩擦造成表面的变形、损伤或表层材料逐渐流失的现象和过程。
[来源：GB/T 17754-2012, 2.3]
氧化 oxidation
在高温条件下由于化学和机械的作用，内燃机油变稠、生成油泥和漆膜等沉积物的现象。
沉积物 deposit
除燃油和润滑油之外粘附在发动机表面上的物质，可分为积炭、漆膜、油泥、锈蚀等。
积炭 carbon
是一种坚硬、具有一定厚度又不易溶解的沉积物。它由试验油样的有机残余物构成。积炭通常无光泽，但是相邻零件上的积炭相互摩擦时，也可呈现光亮或灰斑。积炭色泽多样，并不仅局限于黑色、褐色或灰色。积炭按其厚度可分为重炭、中炭、轻炭等。
漆膜 varnish
坚硬、干燥的，通常带有光泽的沉积物，它不能用软布擦去，但可用溶剂除去。
[来源：GB/T 4016-2019, 2.20.090]
烟炱 soot
在内燃机中，燃油在燃烧室中未完全燃烧而形成超微尺寸的颗粒，主要是炭。
[来源；GB/T 4016-2019, 2.20.084]
冷粘环 cold-stuck ring
活塞环在发动机运转时是自由的，而当活塞和活塞环冷却到室温时才粘结。特征是活塞环和气缸壁接触表面的全圆周上有连续的磨光表面。
热粘环 hot-stuck ring
活塞环在运转时就已粘结，特征是活塞环和气缸接触表面的某些部分有漆膜或积炭。
油环面宽 oil ring surface width
油环外表面与气缸套接触面的亮条宽度。
参比油 reference oil
已知其性能特性的柴油机油，标定试验台架时作为比较基准。
试验油 candidate oil
需要通过试验来评价其性能的发动机油。
标准零件 standard parts
在发动机台架试验中使用，通过试验前后状态的变化对柴油机油性能进行评价的发动机零件。
优点评分 merit rating
用分数来表示被评分部件状态的评分方法。10分表示新部件的状态，0分表示被评分部件沉积物达到极端状态。
缺点评分 demerit rating
用分数来表示被评分部件状态的评分方法。0分表示新部件的状态。
方法概要
本文件包括发动机台架试验、标准零件测量评价、沉积物及油泥评分、柴油机油理化分析等内容。
试验选定WP13.500E501柴油发动机。试验过程包括12.5h磨合和满足苛刻度要求工况的400h台架试验。
试验台架应配备满足要求的辅助设备、仪器仪表等，用于控制或测品发动机转速、扭矩、温度、压力等试验参数。
每次试验应更换的标准零件主要包括：活塞、气缸套、凸轮轴、挺柱、气门桥、主轴瓦、连杆瓦、机油滤清器等。
试验期间定期进行试验油的取样和调整液面等操作。
试验期间对试验油油样进行低温泵送黏度、烟炱、运动黏度、氧化值、金属元素等项目的理化分析；试验结束后拆解发动机，对标准零件进行称重及测量，对活塞进行沉积物评分，对油底壳进行油泥评分。
试验结果评价
试验油分析

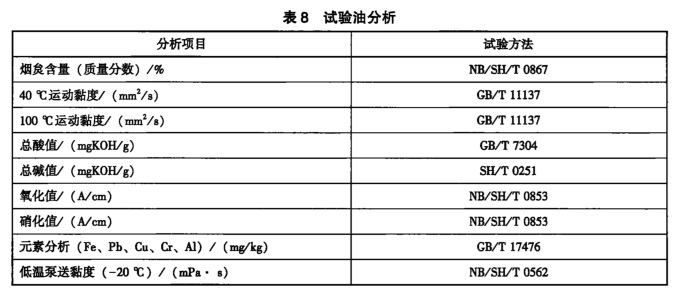

按照表8的要求对试验油进行理化分析。
试验方法
总酸值/(mgKOH/g) GB/T 7304
GB/T 7304-2014 石油产品酸值的测定 电位滴定法
总碱值/(mgKOH/g) SH/T 0251
SH/T 0251-93(2004) 石油产品碱值测定法(高氯酸电位滴定法)
【实验仪器制备，推荐使用】总酸值、总碱值、密度的测定
产品介绍链接：
京都电子KEM 电位滴定法自动电位滴定仪 AT-710S
自动电位滴定仪操作视频：
附录C (规范性)
燃油和参比油技术规格

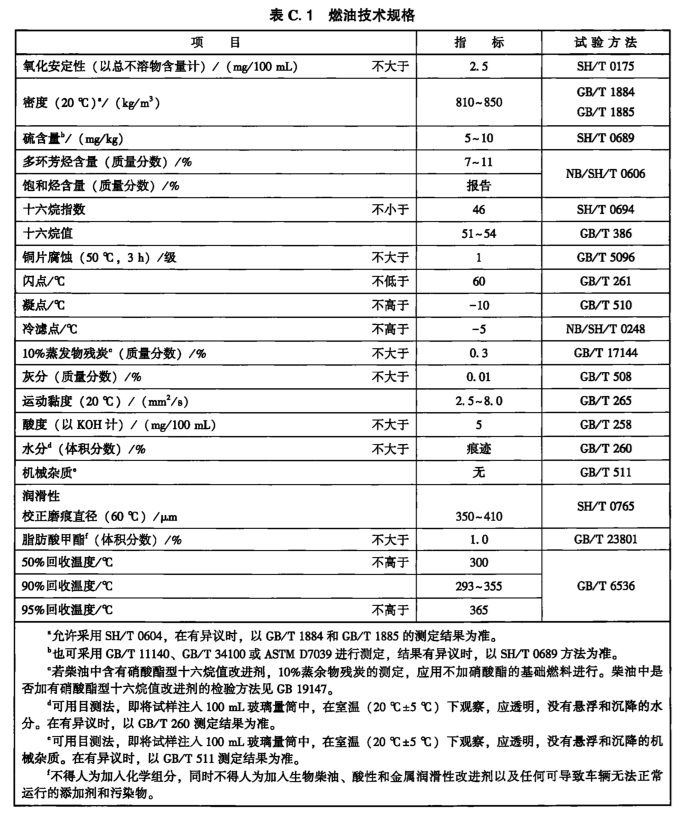

C.1 燃油应符合表C.1的技术规格。
试验方法
密度(20°C)a/(kg/m3) GB/T 1884, GB/T 1885
a 允许采用SH/T 0604，在有异议时，以 GB/T 1884 和 GB/T 1885 的测定结果为准。
SH/T 0604-2000 原油和石油产品密度测定法(U形振动管法)
产品介绍链接：
京都电子KEM U型振动管法数字式密度计 DA-840
台式密度仪操作视频：
