NB/SH/T 6065-2022 柴油机油综合性能的评定 2.0CTI法
京都电子KEM产自动电位滴定仪 AT-710S、U型振动管法数字式密度计 DA-840 测定柴油机油 - 总酸值、总碱值、密度
范围
本文件规定了柴油机油的高温清净性、抗磨损等综合性能的评定方法。
本文件适用于柴油机油。
注：本文件中的数值单位采用SI国际单位制。
术语和定义
下列术语和定义适用于本文件。
燃油稀释 fuel dilution
发动机运行时，未完全燃烧的燃油从气缸进入到曲轴箱机油中。燃油稀释过大可造成机油黏度下降，导致发动机磨损等。
磨损 wear
由于摩擦造成表面的变形、损伤或表层材料逐渐流失的现象和过程。
[来源：GB/T 17754-2012, 2.3]
沉积物 deposit
除燃油和润滑油之外粘附在发动机表面上的物质，可分为积炭、漆膜、油泥、锈蚀等。
积炭 carbon deposit
一种坚硬、具有一定厚度又不易溶解的沉积物。它是由试验油样的有机残余物构成。积炭通常无光泽，但是相邻零件上的积炭相互摩擦时，也可呈现光亮或灰斑。积炭色泽多样， 并不仅局限于黑色、褐色或灰色。积炭按其厚度可分为重炭、中炭、轻炭等。
漆膜 varnish
坚硬、干燥的，通常带有光泽的沉积物，它不能用软布擦去，但可用溶剂除去。
[来源：GB/T 4016-2019, 2.20.090]
烟炱 soot
在内燃机中，燃油在燃烧室中未完全燃烧而形成超微尺寸的颗粒，主要是炭。
[来源：GB/T 4016-2019, 2.20.084]
优点评分 merit rating
用分数来表示被评分部件状态的评分方法。10分表示新部件的状态，0分表示被评分部件沉积物达到极端状态。
缺点评分 demerit rating
用分数来表示被评分部件状态的评分方法。0分表示新部件的状态。
冷粘环 cold-stuck ring
活塞环在发动机运转时是自由的，而当活塞和活塞环冷却到室温时才粘结，特征是活塞环和气缸壁接触表面的全圆周上有连续的磨光表面。
热粘环 hot-stuck ring
活塞环在运转时就已粘结，特征是活塞环和气缸接触表面的某些部分有漆膜或积炭。
涡轮增压器 turbocharger
用废气涡轮驱动压气机进行增压的装置。
[来源：GB/T 3367.2-2018, 2.5.7]
压气机 compressor
增压器中通过转子旋转将空气压力增高输出的部分。
[来源：GB/T 3367.2-2018, 2.5.7.9]
参比油 reference oil
已知其性能特性的发动机油，标定试验台架时作为比较基准。
试验油 candidate oil
需要通过试验来评价其性能的发动机油。
标准零件 standard parts
在发动机台架试验中使用，通过试验前后状态的变化对发动机油性能进行评价的发动机零件。
方法概要
本文件包括发动机台架试验、标准零件测员评价、沉积物评分、油品理化分析等内容。
试验发动机选用江淮2.0CTI柴油机。试验过程包括5h磨合试验和200h正式试验。正式试验包括8个循环，每个循环包含4个阶段。阶段1为怠速工况运行1h；阶段2为转速2600r/min最大扭矩工况运行6h；
阶段3为转速3600r/min额定功率工况运行6h；阶段4为转速1800r/min、扭矩80N·m±2N·m 部分负荷工况运行12h。
试验台架应配备满足要求的辅助设备、仪器仪表等，用于控制或测量发动机转速、扭矩、温度、压力等试验参数。
每次试验前，对发动机进行部分拆装，使用新的标准进气凸轮轴和排气凸轮轴。
试验期间每25h进行试验油液面调整，进行放油、取样和新油补加等操作。
试验结束后拆解发动机，对活塞进行沉积物评分，对凸轮轴进行磨损测量，对涡轮增压器进行沉积物评分，对试验油油样进行烟炱、燃油稀释、黏度和金属含量等项目分析。
方法应用
本文件在高燃油稀释、综合试验工况下，主要通过活塞沉积物、凸轮轴磨损和增压器沉积物来评价柴油机油的高温清净性、抗磨损性能和蒸发性能。
本文件可用于柴油机油的配方开发以及柴油机油的规格认证。
试验设备
本文件所用试验发动机和试验设备应符合附录B给出的具体要求。
试剂与材料
试剂
溶剂油：应满足 GB 1922-2006 中2号溶剂油的要求，用于清洗发动机零化。
发动机冷却液：应符合 GB 29743-2013 HEC-Ⅱ-35的要求。
材料
燃油：应满足附录C中表C.1给出的具体要求。每次试验约需2.5t燃油。
参比油： 方法开发过程中确定了三种不同性能的参比油，代号分别为R001、R002和R003，应满足附录C中表C.2给出的具体要求。每次台架标定试验约需20L参比油。
试验油：每次试验约需20L试验油。
压缩空气：实验室压缩空气需要配备干燥器和过滤器。
试验结果评价
试验油分析

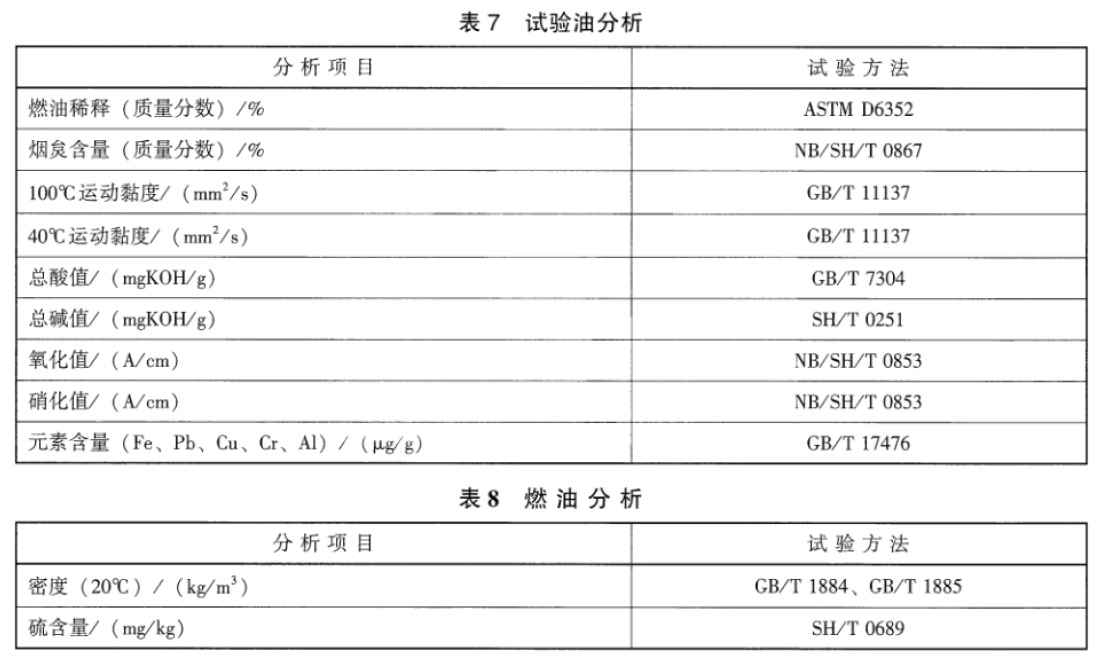

按照表7的规定对试验油进行分析。
燃油分析
试验前和试验后各取1000mL燃油，桉照表8的要求对燃油进行一致性分析。
试验方法
总酸值/(mgKOH/g) GB/T 7304
GB/T 7304-2014 石油产品酸值的测定 电位滴定法
总碱值/(mgKOH/g) SH/T 0251
SH/T 0251-93(2004) 石油产品碱值测定法(高氯酸电位滴定法)
【实验仪器制备，推荐使用】总酸值、总碱值、密度的测定
产品介绍链接：
京都电子KEM 电位滴定法自动电位滴定仪 AT-710S
自动电位滴定仪操作视频：
附录C (规范性)
燃油和参比油的技术规格

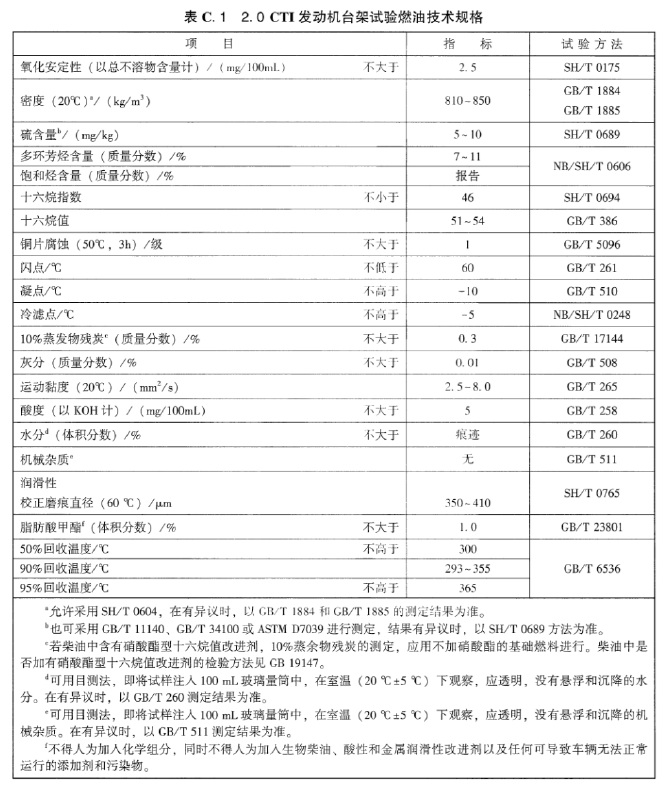

C.1 燃油应符合表C.1的技术规格。
试验方法
密度(20°C)a/(kg/m3) GB/T 1884, GB/T 1885
a 允许采用SH/T 0604，在有异议时，以 GB/T 1884 和 GB/T 1885 的测定结果为准。
SH/T 0604-2000 原油和石油产品密度测定法(U形振动管法)
产品介绍链接：
京都电子KEM U型振动管法数字式密度计 DA-840
台式密度仪操作视频：
